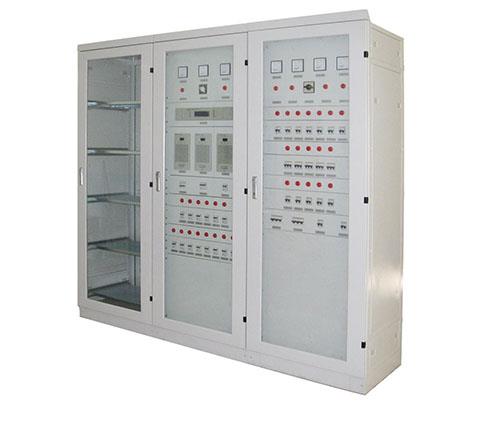

直流屏

如何配置电力直流屏充电模块？


 如何选配直流屏充电模块，要是选好型号了，那么需要配几块充电模块。充电模块可以说是直流屏最重要的一部分，它的运行直接决定着直流屏乃至整个变电站系统运行的好坏。所以选配是非常重要的一步，多大容量的直流屏选配多大的充电模块，其选用也直接决定着其日后的工作性能。

一、直流屏的充电模块应该如何配置：

计划公式：充电模块的输出电流=0.1*C10+常用负荷+备份，C10指的是常规的电池10小时的放电量

注：一般的直流屏都是按10小时放电量来生产的。

（1）如果采用5A的模块，按照上面的公式，就需要至少三个5A的模块，两个5A的模块均充电时使用，一个5A的模块为备用模块，还得根据情况，配一台常用负荷的模块，如果常用负荷电流为3A，那就再配一个3A的模块。

（2）如果采用10A的模块，就必须备2个10A的模块、一个充电用，一个备用，再备一个常用负荷的模块。

二、直流屏母线包括控制母线、合闸母线、闪光母线以及绝缘监察装置，其维护及保养如下：

（1）按时巡检，通过盘面指示仪表、显示器查看控制母线、电池电压是否在正常范围内，负载电流是否在经常值附近。

（2）有些需要人工调整浮充电流的系统，必须根据系统电池容量的大小来正确设定浮充电流。另外还应观察浮充电压不应超出正常值范围。

（3）检查直流屏系统对地绝缘。当直流馈线绝缘下降至报警值时，绝缘监察装置会发出报警信号，这种情况对电力系统中的控制与继电保护是极为不利的。有可能造成开关设备的误动及拒动，还有可能产生继发性两点接地，将分合闸回路短路，烧坏继电器的触点，造成越级跳闸。所以当直流系统绝缘下降到报警值就要尽快地查找出故障点，避免事故发生。
